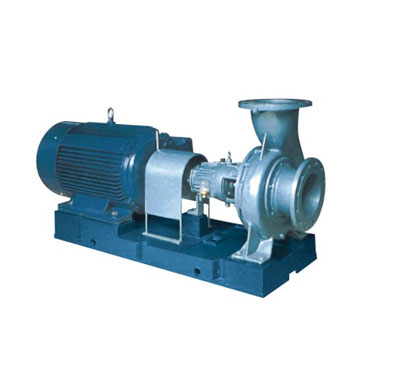

■ZA型卧式石油化工流程泵产品概述：
ZA型卧式石油化工流程泵为单级单吸悬臂式涡壳泵，产品执行标准API610，VDMA24297（轻/中型），泵体为脚支撑，单吸叶轮，轴向吸入，径向排出。轴向力采用前后口环及平衡孔进行水力平衡。轴封采用机械密封可采用单端面或双端面平衡型集装式，也可以采用填料密封。机械密封并配有冷却、冲洗或密封液系统，密封管路系统按 API 规范设计。吸入与排出法兰可按 GB 、 DIN 、 ANSI 标准设计。
■ZA型卧式石油化工流程泵特点：
ZA型卧式石油化工流程泵为单级单吸悬臂式后开门的结构，所以在检修泵时不需拆卸吸入和排出管路，拆开泵盖后即可将悬架连同转子部件一起从泵体中抽出，所以检修工作十分方便。叶轮的后盖板上有密封环，基本上能平衡轴向力，残余的不平衡力由推力轴承承受。轴承为油润滑的球轴承，油环提油而且能自动控制油位，当工作温度低于250℃时，悬架无需冷却，工作温度高于250℃～450℃时，悬架用风冷或水冷。根据不同的情况，部分泵为双蜗壳结构，其余为单蜗壳。轴封可采用填料密封，也可采用单端面或双端面机械密封，并配有冷却、冲洗或接密封液的系统。由电动机直接驱动，用联轴器与电动机相连。
■ZA型卧式石油化工流程泵性能范围：
流量Ｑ可达2600m³/h；
扬程Ｈ可达250m；
工作压力Ｐ可达2.5MPa；
工作温度Ｔ-80℃～+450℃；
口径φ25～400mm；
转速：1450-2900r/min。
泵过流部件材料有不锈钢材质有304、304L、316、316L、CD-4MCu、 904、904L、哈氏合金等。
■ZA型卧式石油化工流程泵型号意义：
例如：ZA100-50-315
ZA-石油化工流程泵
100-泵进口直径100(mm)
50-泵排出口直径50(mm)
315-叶轮名义直径315(mm)
